Diagrama Unifilar Simplificado Personalizado

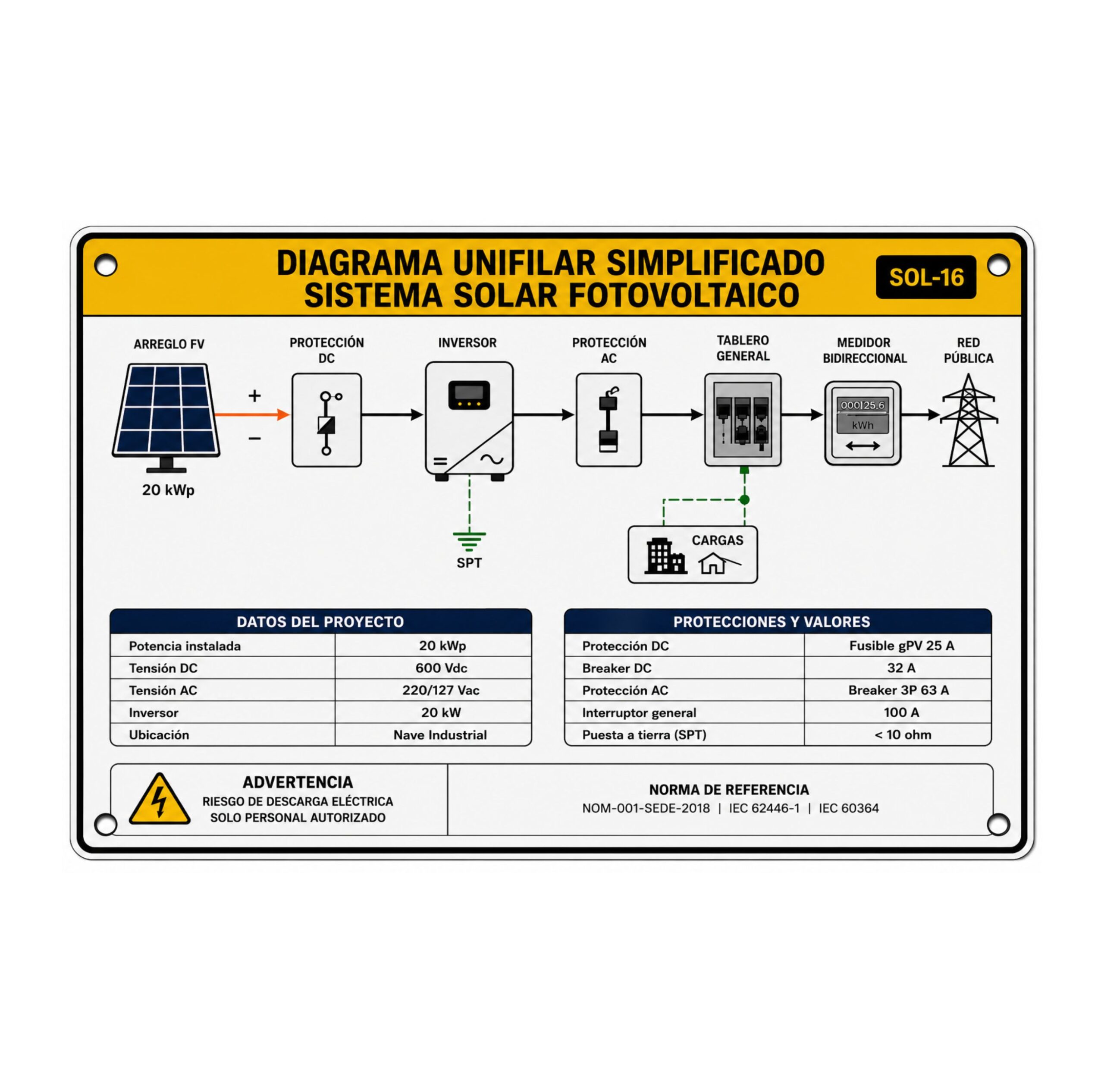

El SOL-16 Diagrama Unifilar Simplificado Personalizado es una placa técnica diseñada para documentar gráficamente la configuración eléctrica de un sistema fotovoltaico mediante un esquema unifilar claro, preciso y de fácil interpretación. Es una herramienta de apoyo para el personal técnico, ya que permite identificar rápidamente los principales componentes del sistema y comprender la distribución eléctrica de la instalación.

Cada placa puede incluir información como el arreglo fotovoltaico, protecciones DC y AC, inversor, tablero general, medidor bidireccional, red pública, puesta a tierra, valores eléctricos, protecciones instaladas y demás datos relevantes del proyecto, de acuerdo con la información suministrada por el cliente.

Su fabricación se realiza con materiales de alta calidad y acabados resistentes a la humedad, la radiación UV y las condiciones ambientales, permitiendo su instalación tanto en interiores como en exteriores. El diseño se adapta completamente a las necesidades de cada proyecto, logrando una presentación técnica, organizada y profesional.

Es una solución ideal para proyectos solares residenciales, comerciales e industriales que requieren una documentación visual permanente del sistema instalado.

Información importante antes de realizar tu pedido

Este producto se fabrica 100 % sobre pedido, por lo que requiere que el cliente suministre la información técnica necesaria para elaborar el diagrama.

Para desarrollar la placa puedes:

• Adjuntar un esquema unifilar, plano o diagrama existente.
• Enviar la información técnica del proyecto para que nuestro equipo elabore el diseño.
• Solicitar un diseño completamente personalizado de acuerdo con la configuración de tu sistema fotovoltaico.

Entre los datos que normalmente se requieren se encuentran:

• Potencia instalada.
• Tensión DC y tensión AC.
• Modelo del inversor.
• Protecciones DC y AC.
• Tablero general.
• Medidor.
• Sistema de puesta a tierra.
• Valores eléctricos y demás información relevante del proyecto.

Mientras más completa sea la información suministrada, más preciso y detallado será el resultado final.

Características principales

• Diagrama unifilar simplificado totalmente personalizado.
• Diseño adaptado a la configuración de cada sistema fotovoltaico.
• Identificación clara de equipos, protecciones y valores eléctricos.
• Fabricación en materiales de alta durabilidad.
• Resistente a rayos UV, humedad y ambientes industriales.
• Apto para instalaciones interiores y exteriores.
• Diseño técnico profesional de alta legibilidad.
• Ideal para proyectos residenciales, comerciales e industriales.
• Envíos a todo Colombia.
